侧边拉手锥形塞

2026-07-01 15:55　5675 浏览

‌

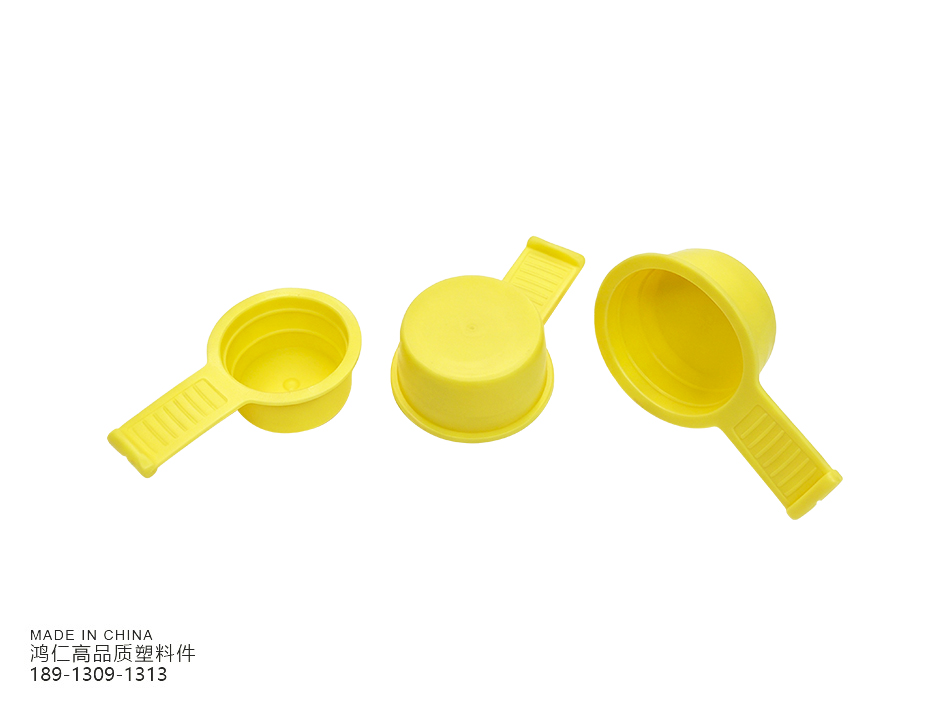

侧边拉手锥形塞

黄色TPR
Side Handle Tapered Plug
用于阀门，法兰，管道，工程机械等，耐油耐磨，密封防尘，抗老化

A	B	C	H	D	E	G	L
11	7	9	8.8	7.8	5.5	9.3	17.5
12	8	10	8.8	8.8	6.4	9.3	18
13	9	11	8.8	9.8	7.4	9.3	18.5
14	10	12	9.8	10.7	8.4	10.1	19
15	11	12.9	9.8	11.8	9.4	10.3	19.5
16	12	14	10.8	12.7	10.5	11.3	20
18	13	15	10.8	13.7	11.3	11.3	24
19	14.1	15.9	10.8	14.7	12.3	11.2	24.5
19.9	14.9	16.8	10.8	15.7	13.4	11.2	25
20.9	16.1	17.8	10.8	16.7	14.4	11.2	25.5
21.9	17.2	18.9	10.8	17.7	15.4	11.2	26
22.9	18.1	19.9	11.8	18.7	16.4	11.2	31.5
23.8	19.2	20.7	11.8	19.7	17.4	11.2	32
25	20.3	22.1	11.8	20.7	18.1	11.2	32.5
26	21	23	11.8	21.7	19.4	12.3	33
27	22	24	11.8	22.7	20.4	12.3	33.5
27.9	23.3	25	11.8	23.7	21.4	12.2	34
28.9	24.2	25.7	11.8	24.7	22.4	13.2	34.5
29.9	25.2	26.8	12.8	25.7	23.4	13.2	35
31.9	26.1	27.9	12.8	26.7	24.4	13.2	36
33.8	27.2	28.8	12.8	27.7	25.4	13.2	37
35	28.4	30	12.8	28.6	26.2	13	37.5

产品详细图

包装方式

大凸缘锥形塞/大法兰边锥形盖

‌大凸缘锥形塞/宽边锥形盖LDPEWide Flange Caps/Plugs宽凸缘提供更好的保护宽凸缘能够防止塞子因挤压而掉入配合件锥形设计允许部件可塞不同内径管件或盖不同外径管件编号 d1(mm) d2(mm) d3(mm) d4(mm) D(mm) h(mm) 配用螺纹尺寸（盖）配用螺纹尺寸（塞） HHZX001 7.6 9.3 7.7 6.3 18.4 9.5 - - HHZX002 10.7 12.3 10.7
侧边拉片锥形塞

‌锥形盖/锥形塞红色LDPETapered Caps/Plugs可以作为盖子和塞子使用适用于外螺纹和内螺纹的保护提供在存储和运输中防尘, 防潮和防腐保护编号 d1 d2 d3 d4 D h 适用外螺纹适用内螺纹 HZX001 2.9 4.6 3 1.3 7.9 9.5 - - HZX002 4.4 6.1 4.5 2.8 9.5 9.5 M4 1⁄4"UNF HZX003 4.7 8.5 5.7
中心拉片锥形塞

‌中心拉片锥形塞红色LDPECentre Pull Plugs中心的拉片易于装配和拆除提供在存储和运输中防尘, 防潮和防腐保护
带拉环锥形盖塞

‌带拉环锥形盖塞黄色LDPETapered Plug with Ring Tab可以作为盖子和塞子使用适用于外螺纹和内螺纹的保护提供在存储和运输中防尘, 防潮和防腐保护编号 L D d2 d1 H HLHZX001 17.3 9.5 7 5 11 HLHZX002 18.2 9.5 8 6 11 HLHZX003 20.3 9.5 9.5 7 11 HLHZX004 20.3 9.5 10 8 11 HLHZX005
宽凸缘锥形塞/宽边厚边锥形盖

‌宽凸缘锥形塞/宽边锥形盖LDPEWide Flange Caps/Plugs宽凸缘提供更好的保护宽凸缘能够防止塞子因挤压而掉入配合件锥形设计允许部件可塞不同内径管件或盖不同外径管件编号 d1(mm) d2(mm) d3(mm) d4(mm) D(mm) h(mm) 配用螺纹尺寸（盖）配用螺纹尺寸（塞） HHZX001 7.6 9.3 7.7 6.3 18.4 9.5 - - HHZX002 10.7 12.3 10.7
