中心拉片锥形塞

2024-06-18 10:56 5846 浏览


中心拉片锥形塞
红色LDPE
Centre Pull Plugs
中心的拉片易于装配和拆除
提供在存储和运输中防尘, 防潮和防腐保护

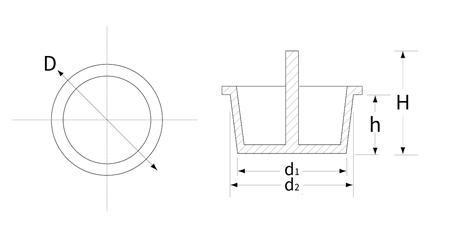

编号 配用螺纹尺寸公制 配用螺纹尺寸UNF 配用螺纹尺寸BSP d1(mm) d2(mm) D(mm) h(mm) H(mm)
HLPZX001 M8 5/16" - 6.2 7.7 11.1 9.5 20.5
HLPZX002 - - - 6.8 8.5 11.9 10.3 15.9
HLPZX003 M10 7/16" 1/8" 8.4 10 13.5 9.5 20.5
HLPZX004 - 3/8" - 9.5 10.8 14 9.5 20.5
HLPZX005 - - - 9.2 10.9 15.1 9.5 19.1
HLPZX006 - - - 10.2 11.8 15.9 9.5 19.1
HLPZX007 M12 1/2" 1/4" 10.9 12.3 15.9 9.5 20.3
HLPZX008 - - - 11.4 13 16.7 10.3 14.3
HLPZX009 M14 9/16" - 11.7 13.7 17.2 11 22
HLPZX010 - - - 12.7 14.4 18.3 11.9 20.6
HLPZX011 M16 5/8" 3/8" 14.2 16 19 11.9 22.9
HLPZX012 - - - 14.7 17 20.6 13.5 19.1
HLPZX013 - - - 15.5 17.7 21.3 13.5 19.8
HLPZX014 M20 3/4" - 16.4 18.3 22.2 12.3 23.5
HLPZX015 - 13/16" 1/2" 17.8 20 23.8 13.7 24.5
HLPZX016 - - - 18.5 21 25.4 15 21.3
HLPZX017 M24 7/8" 5/8" 21.3 23.2 27 15.9 26.9
HLPZX018 - - - 22.1 24.7 28.5 19.1 25.4
HLPZX019 - 1” - 22.5 25.5 28.9 17.8 29
HLPZX020 M28,M30 11/8" - 24.7 27.7 32 19 30
HLPZX021 - - - 24.6 27.7 31.8 19.8 26.2
HLPZX022 - - - 26.1 29.1 34 19.1 25.4
HLPZX023 - - - 27.8 31 35.8 19.8 25.4
HLPZX024 - - - 29.2 32.7 39.4 19.1 25.4
HLPZX025 - - - 32.8 33.2 38.1 19.8 25.4
HLPZX026 - - - 33.3 37.2 41.2 19.1 25.4
HLPZX027 - - - 34.1 38.8 44.5 22.4 25.4
HLPZX028 - - - 36.9 40.7 44.5 19.1 25.4
HLPZX029 - - - 41 44.1 48.4 18.3 28.6
HLPZX030 - - - 45.9 49.2 54.9 25.4 31.8
HLPZX031 M52 - - 48.2 52.7 57.1 25.4 26.4
HLPZX032 M58,M60 - 2” 55 61 65 25 26
HLPZX033 M62 - - 59.3 67.3 70.6 30.7 31.5
HLPZX034 - - - 67.4 70.2 74.6 25 26
